Rozstaw przyłączy grzejnika mierzy się od środka jednego króćca do środka drugiego, a wynik zapisuje w milimetrach. To jeden z najważniejszych wymiarów przy wymianie kaloryfera lub drabinki łazienkowej. Dzięki dokładnemu pomiarowi dopasujesz nowy model do rur bez konieczności przeróbek. W dalszej części poradnika wyjaśniamy, jak zrobić to krok po kroku i uniknąć błędów.
Czym jest rozstaw przyłączy grzejnika i dlaczego ma znaczenie?
Rozstaw przyłączy to odległość między osiami dwóch króćców grzejnika, czyli wejścia i wyjścia wody. Mierzy się go od środka jednego króćca do środka drugiego, a wynik podaje w milimetrach. W dokumentacji technicznej producentów ten wymiar bywa opisywany jako pipe centres.
W grzejnikach z podłączeniem dolnym typu V standardowy rozstaw to 50 mm. Starsze instalacje boczne mają zwykle 300, 500 lub 600 mm. Drabinki łazienkowe potrafią mieć rozstaw 460 mm albo inny wariant pośredni, dlatego nie można sugerować się samym wyglądem urządzenia.
Precyzyjny pomiar zmniejsza ryzyko nieszczelności, przyspiesza montaż i ogranicza liczbę dodatkowych złączek. Zanotowany wymiar przyda się też przy zakupie zaworów oraz podczas rozmowy z instalatorem.
Rozstaw przyłączy mierzy się zawsze od środka jednego króćca do środka drugiego króćca, a nie po krawędziach rur czy śrubunków.
W praktyce możesz spotkać kilka układów:
| Typ podłączenia | Gdzie mierzysz rozstaw | Typowe wartości | Na co zwrócić uwagę |
| Dolne V | między króćcami w podstawie | 50 mm | najczęstszy obecnie standard |
| Boczne | między osiami wejść po bokach | 300, 500, 600 mm | sprawdź kolejność zasilania i powrotu |
| Dolne centralne | między króćcami w podstawie na środku | 50 mm lub wg karty produktu | ułatwia montaż przy rurach z podłogi |
| Drabinka łazienkowa | między osiami przyłączy w dole lub boku | 50 mm, czasem 460 mm | nie sugeruj się szerokością korpusu |
Do tego dochodzi wall to pipe centres, czyli odległość od osi króćca do lica ściany. Ten wymiar decyduje o tym, czy rury i głowica termostatyczna zmieszczą się bez kolizji z tynkiem.
Jak przygotować się do pomiaru rozstawu?
Przed przyłożeniem miarki warto odsłonić okolice króćców i sprawdzić, czy nic nie ogranicza dostępu. Zdejmij maskownice, odsuń meble i przetrzyj rury z kurzu. Dzięki temu dobrze zobaczysz środek każdego przyłącza i unikniesz pomiaru po krawędzi zamiast po osi.
Ważne jest też ustalenie, z jakim typem podłączenia masz do czynienia. W grzejnikach bocznych króćce znajdują się po bokach urządzenia. W modelach z podłączeniem dolnym oba króćce wychodzą w podstawie, często w rozstawie 50 mm. Inaczej wygląda drabinka łazienkowa, w której rozstaw bywa mylony z szerokością całego korpusu.
Jakie narzędzia pomogą w dokładnym pomiarze?
Do pomiaru nie potrzebujesz specjalistycznego sprzętu. Wystarczy kilka prostych przedmiotów, ale przydadzą się wszystkie naraz:
- taśma miernicza lub składana miarka z podziałką milimetrową,
- poziomica do ustawienia taśmy równolegle do podłogi,
- marker lub ołówek do zaznaczenia osi króćców,
- suwmiarka do dokładnego wyznaczenia środka króćca,
- kartka lub telefon do zapisania kilku odczytów pomiaru.
Poziomica jest szczególnie ważna, gdy podłoga lub rury są lekko krzywe. Mierzenie pod kątem zawyża albo zaniża wynik, dlatego taśma powinna biec prosto między osiami króćców.
Jak zmierzyć rozstaw krok po kroku?
Cały proces można sprowadzić do kilku powtarzalnych czynności. Najważniejsze to mierzyć od osi do osi, a nie od krawędzi rur. Wynik zapisuj w milimetrach, bo w takich jednostkach podają go producenci.
Pomiar przy podłączeniu dolnym

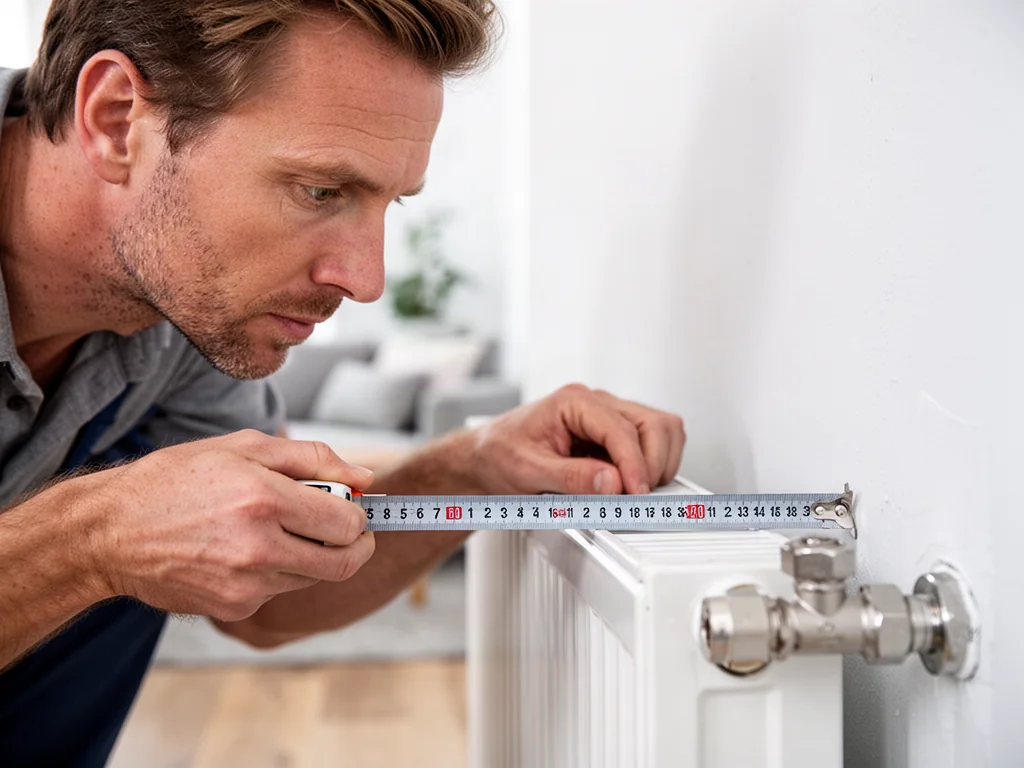

W grzejnikach z dolnym podłączeniem typu V króćce znajdują się obok siebie w podstawie urządzenia. Zmierz odległość między środkami obu przyłączy, trzymając taśmę poziomo. Standard w tym układzie to 50 mm.
Nie doliczaj rozet maskujących ani śrubunków do samego rozstawu osi. Te elementy wpływają na miejsce montażowe, ale nie zmieniają nominalnego wymiaru, który musisz porównać z kartą techniczną nowego grzejnika.
Pomiar przy podłączeniu bocznym
Przy podłączeniu bocznym króćce mogą być oddalone od siebie o 300, 500 lub 600 mm. W tym przypadku także mierz od środka jednego przyłącza do środka drugiego. Zwróć uwagę, czy zasilanie jest po lewej, czy po prawej stronie, bo przy wymianie ważna jest nie tylko odległość, ale i kolejność rur.
Jeśli obok rur nie ma wystarczającego światła, użyj latarki. Zaznacz markerem środek każdego króćca, a potem zmierz dystans dwukrotnie z obu stron. Uśredniony wynik z dwóch lub trzech prób da ci najpewniejszą wartość.
Co zrobić przy nietypowym rozstawie?
Gdy różnica między starym a nowym grzejnikiem jest niewielka, można zastosować złączki kompensacyjne o regulacji 25 mm. W praktyce często wykorzystuje się także złączki typu S, które pozwalają skompensować różnicę rozstawu bez kucia ścian i przekładania rur.
Jak uniknąć błędów przy pomiarze tego wymiaru?
Najczęstszą pomyłką jest mierzenie od zewnętrznych krawędzi rur lub śrubunków, a nie od środka króćca. Taki pomiar potrafi zawyżyć rozstaw o kilka milimetrów, a to wystarczy, by nowy grzejnik nie pasował bez przeróbek.
Kolejny problem to trzymanie taśmy pod kątem. Nawet niewielkie odchylenie od poziomu zmienia końcowy odczyt. Dlatego poziomica i prosta prowadnica z kartonu lub linijki naprawdę się przydają. Warto także wykonać pomiar w obie strony: raz od lewej do prawej, raz od prawej do lewej.
Niektóre osoby pomijają też szerokość zaworów i głowicy termostatycznej. Sam rozstaw osi to nie wszystko, bo do nowego grzejnika trzeba doliczyć miejsce na zawory. Sprawdź również wall to pipe centres, czyli odległość osi króćca od lica ściany. Ten wymiar pomaga ocenić, czy głowica i rury nie będą kolidować ze ścianą.
W takich sytuacjach najłatwiej trzymać się kilku zasad:
- mierz zawsze od środka króćca,
- prowadź taśmę poziomo i w linii prostej,
- wykonaj co najmniej dwa odczyty,
- zapisuj wyniki w milimetrach od razu po pomiarze,
- dodaj szerokość zaworów i miejsce na głowicę.
Jak wykorzystać wynik pomiaru przy doborze grzejnika i zaworów?
Gdy znasz już rozstaw, porównaj go z kartą techniczną nowego modelu. W sklepach i u producentów ten wymiar jest podawany obok wysokości, szerokości i głębokości grzejnika. Nie kieruj się wyłącznie wyglądem urządzenia, bo nawet ładny model o złym rozstawie wymusi przeróbki instalacji.
Jeśli różnica między starym a nowym grzejnikiem jest większa, możesz wykorzystać wspomniane złączki kompensacyjne. Pozwalają one dopasować rozstaw bez przesuwania rur w ścianie. Przy doborze zaworów sprawdź też, czy instalacja jest jedno- czy dwururowa i czy rury wychodzą ze ściany, czy z podłogi.
Do grzejników z rozstawem 50 mm wybór zaworów jest bardzo szeroki. W starszych przyłączach bocznych czasem trzeba sięgnąć po zawory kątowe lub osiowe, dopasowane do kierunku rur. Warto zwrócić uwagę, aby zawór miał miejsce na głowicę termostatyczną, jeśli planujesz regulację temperatury.
O czym pamiętać podczas montażu?
Podczas montażu grzejnika zachowaj odstęp 10–12 cm od podłogi i parapetu. Dzięki temu powietrze będzie swobodnie krążyć wokół urządzenia. Odpowietrznik powinien znaleźć się w najwyższym punkcie kaloryfera, aby skutecznie usuwał pęcherzyki powietrza z instalacji.
W podłączeniu bocznym zasilanie montuje się u góry, a powrót na dole. Zamiana tych rur obniża moc grzewczą grzejnika nawet o 30–40%. W grzejnikach dłuższych niż 2 metry warto zastosować podłączenie krzyżowe, które równomiernie rozprowadza ciepło po całym urządzeniu.
Przy podłączeniu bocznym zasilanie montuje się u góry, a powrót na dole – zamiana tych rur obniża moc grzewczą grzejnika o 30–40%.
Jeżeli montujesz grzejnik z grzałką elektryczną, dobierz jej moc na poziomie 50–80% mocy grzejnika. Nowoczesne grzejniki ozdobne są lekkie i można je wieszać na ścianach z płyt gipsowo-kartonowych. Ciężkie modele żeliwne wymagają jednak ściany nośnej, najlepiej pod oknem.
FAQ – najczęściej zadawane pytania
Co to jest rozstaw przyłączy grzejnika?
To odległość między osiami dwóch króćców grzejnika mierzona w milimetrach, czyli wejścia i wyjścia wody.
Jak poprawnie zmierzyć rozstaw przyłączy?
Mierz od środka jednego króćca do środka drugiego, trzymając taśmę poziomo i zapisując wynik w milimetrach.
Jakie są typowe wartości rozstawu dla podłączenia dolnego typu V i bocznego?
Dla dolnego V standard to 50 mm, a przy podłączeniu bocznym najczęściej spotyka się 300, 500 lub 600 mm.
Jakie narzędzia ułatwią dokładny pomiar?
Przydadzą się taśma miernicza z podziałką milimetrową, poziomica, marker, suwmiarka oraz kartka lub telefon do zapisania wyników.
Co zrobić gdy rozstaw nowego i starego grzejnika się różni nieznacznie?
Można zastosować złączki kompensacyjne regulowane o 25 mm lub złączki typu S, które wyrównają niedopasowanie bez rozkuwania ściany.
Jakie błędy najczęściej popełniane są przy pomiarze rozstawu?
Ludzie mierzą od krawędzi rur zamiast od osi oraz trzymają taśmę pod kątem, co fałszuje wynik.
Na co zwrócić uwagę przy doborze zaworów po zmierzeniu rozstawu?
Sprawdź dokumentację nowego grzejnika, czy instalacja jest jedno- czy dwururowa i czy rury wychodzą ze ściany czy z podłogi, oraz czy zawór pomieści głowicę termostatyczną.
Jakie zasady montażowe są istotne po dobraniu grzejnika?
Zachowaj odstęp 10–12 cm od podłogi i parapetu, umieść odpowietrznik w najwyższym punkcie, a przy bocznym podłączeniu pamiętaj o właściwym kierunku zasilania i powrotu.
